Style 240AVEE Expansion Joint

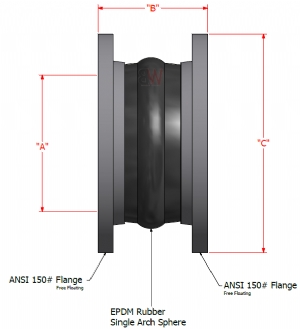

Item # 240-AV/EEProco Style 240 Spherical expansion joint with single arch EPDM rubber core and 10" 250# floating metal flanges to isolate and reduce the transmission vibrations. For use on 10-inch flanged connections including industrial piping systems and equipment.
- Reduces Noise and vibration and pipe stress
- Free Floating Flanges allow for easy installation
- Carbon Steel flanges are plated to prevent corrosion
- Gaskets are not required with the Style 240
- Absorbs Directional Movement
- “flowing arch” reduces turbulence and sediment buildup.
Pipe Size ID (Nominal) | Length (Neutral) | Order Number |
| Style Number | Standard Flange Drilling Dimensions 8 | Weight in lbs | ||||
| Flange O.D. Inches | Bolt Circle Inches | Number of Holes | Size of Holes Inches | Thread Bolt Hole 7 | Exp. Joint & Flanges | ||||
| ||||||||||
| ||||||||||
1 | 6 | 1"x 6" 240-AV/EE |
| 240-AV |
|
|
|
|
|
|
1.25 | 6 | 1.25" x6" 240-AV/EE |
| 240-AV |
|
|
| 0.625 | 1/2-13 UNC | 5 |
1.5 | 6 | 1.5" x 6" 240AVE/EE |
| 240-AV |
|
|
| 0.625 | 1/2-13 UNC | 6.1 |
2 | 6 | 2" x 6" 240AVE/EE |
| 240-AV | 6 | 4.75 | 4 | 0.75 | 5/8-11 UNC | 12.3 |
2.5 | 6 | 2.5" x 6" 240AVE/EE |
| 240-AV |
|
|
| 0.75 | 5/8-11 UNC | 12.3 |
3 | 6 | 3" x 6" 240AVE/EE |
| 240-AV | 7.5 | 6 | 4 | 0.75 |
| 14 |
3 | 8 | 3" x 8" 240AVE/EE |
| 240-AV | 7.5 | 6 | 4 | 0.75 | 5/8-11 UNC | 15 |
3.5 | 6 | 3.5" x 6" 240AVE/EE |
| 240-AV | 8.5 | 7 | 8 | 0.75 | 5/8-11 UNC | 17.6 |
4 | 6 | 4" x 6" 240AVE/EE |
| 240-AV | 9 | 7.5 | 8 | 0.75 |
| 18.3 |
4 | 8 | 4" x 8" 240AVE/EE |
| 240-AV | 9 | 7.5 | 8 | 0.75 | 5/8-11 UNC | 19.3 |
5 | 6 | 5" x 6" 240AVE/EE |
| 240-AV | 10 | 8.5 | 8 | 0.875 | — | 22.8 |
5 | 8 | 5" x 8" 240AVE/EE |
| 240-AV | 10 | 8.5 | 8 | 0.875 | 3/4-10 UNC | 25 |
6 | 6 | 6" x 6" 240AVE/EE |
| 240-AV | 11 | 9.5 | 8 | 0.875 | — | 26.8 |
6 | 8 | 6" x 8" 240AVE/EE |
| 240-AV | 11 | 9.5 | 8 | 0.875 | 3/4-10 UNC | 29.1 |
8 | 6 | 8" x 6" 240AVE/EE |
| 240-AV | 13.5 | 11.75 | 8 | 0.875 |
| 40.6 |
10 | 8 | 10" x 8" 240AVE/EE |
| 240-AV | 16 | 14.25 | 12 | 1 | 7/8-9 UNC | 56.6 |
10 | 9 | 10" x 9" 240AVE/EE |
| 240-AV | 16 | 14.25 | 12 | 1 | 7/8-9 UNC | 57 |
10 | 10 | 10" x 10" 240AVE/EE |
| 240-AV | 16 | 14.25 | 12 | 1 | 7/8-9 UNC | 60.5 |
12 | 8 | 12" x 8" 240AVE/EE |
| 240-AV | 19 | 17 | 12 | 1 | 7/8-9 UNC | 83 |
12 | 9 | 12" x 9" 240AVE/EE |
| 240-AV | 19 | 17 | 12 | 1 | 7/8-9 UNC | 88 |
14 | 8 | 14" x 8" 240AVE/EE |
| 240-AV |
|
|
| 1.125 | — | 115 |
16 | 8 | 16" x 8" 240AVE/EE |
| 240-AV |
|
|
| 1.125 | — | 165 |
18 | 8 | 18" x 8" 240AVE/EE |
| 240-AV | 25 | 22.75 | 16 | 1.25 | — | 168 |
20 | 8 | 20" x 8" 240AVE/EE |
| 240-AV |
|
|
| 1.25 | — | 170 |
24 | 10 | 24" x 10" 240AVE/EE |
| 240-AV | 32.5 | 29.5 | 20 | 1.375 | — | 255 |
30 | 10 | 30" x 10" 240AVE/EE |
| 240-AV | 38.75 | 36 | 28 | 1.375 | — | 295 |
Minimum Temperature; - 50 Degrees Fahrenheit
Maximum Pressure; 225 PSI at 72 Degrees Fahrenheit
